旋转式油管锚
一、用途
旋转式油管锚广泛用于有杆泵采油系统，用于锚定管柱，减少油井生产过程中的冲程损失，提高泵效。并有效防止因抽油杆的上下运动形成的交变载荷对油管、抽油杆的疲劳损坏，延长油管的使用寿命。
二、结构
旋转式油管锚主要由上下接头、中管、上下锥体、扶正弹簧片、卡瓦、卡瓦架、卡瓦弹簧片、剪切销钉等组成。

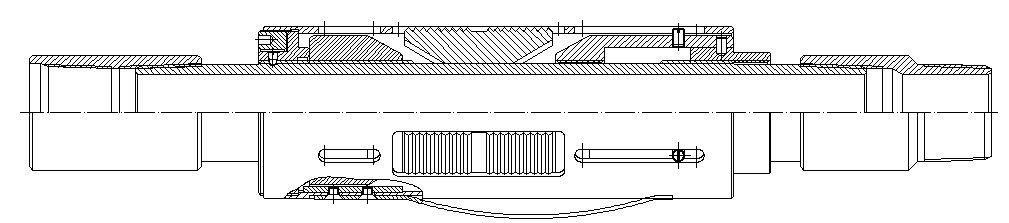

具体结构如下图所示：
三、工作原理
锚定：将油管锚下至预定井深，右旋管柱，由于扶正弹簧片与套管之间的摩擦力，中管与卡瓦架之间实现相对转动，由于上下锥体与卡瓦架之间的周向限位以及锥体与中管之间的方牙螺纹连接，使得上下锥体与中管实现相对轴向运动，通过上下锥体推动卡瓦径向运动，实现对套管的锚定。
解锚：上提管柱，上下锥体与中管相对轴向运动，实现上下锥体与卡瓦脱开，在卡瓦弹簧片的作用下，卡瓦径向收回解锚。
另外：油管锚设置了剪切销钉，在油管锚不能正常解锚时可以实现应急拉断解锚。
四、技术参数
1）操作方便，右旋锚定，上提解锚。
2）通过双向卡瓦实现双向锚定，提高了泵效，降低了维护费用。
3）大通径，保证了电缆工具与其他设备的通过。
4）通过设置剪切销钉，在油管锚不能正常解锚时可以实现应急拉断解锚。解锚载荷可以通过增减销钉进行调节。
5）有效防止油管的疲劳断裂，减少打捞费用。
6）结构紧凑，维护简单。
