分层注水井边测边调技术
测调联动技术采用闭环控制。

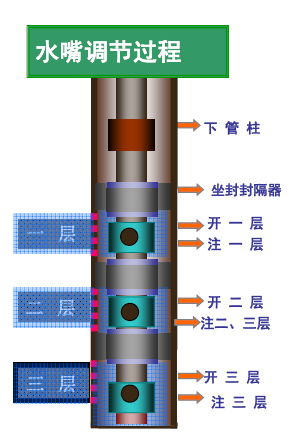

注水层的实际注水量,根据实际注水量和设定的配水量的差值大小,利用伺服电机带动螺旋副调节水嘴的开度量,使各层注水量满足配水方案要求。
空心、偏心
实时测调
微机测调
(1)偏心式边测边调技术
井下对接:利用电缆将仪器下到需调配的层段;井下仪器调节臂打开,与可调节堵塞器对接。
流量测试调节:地面仪器监视流量曲线,根据实时监测到的流量与预设配注量的偏差自动调整堵塞器注水阀水嘴大小,直到达到予设流量,然后换层测调。
微调和验证:根据需要进行复测和微调,采用上提/下放方式对全井调配结果进行统一检测。
(2)空心式边测边调技术
通过计算机智能控制、机械手自动调整水嘴大小,实现了分层注水量的边测边调,平均提高测调效率3-4倍以上。
应用情况:2012年在胜利油田纯梁试验5口井,成功率99,合格率99,平均单井测试时间2.6小时。
