Y221系列封隔器
一、用途及分类
Y221封隔器主要用于分层注水、分层釆油、找漏、卡堵水、酸化、压裂和试油等。，适用范围较广。
按照有无反洗井功能分为：Y221—口和Y221—口F；F表示带有反洗通道。
按照大外径分为：Y221-80、Y221-95、Y221-110、Y221-112和Y221-114几种型号。
二、结构和工作原理
1、普通型
2、改进型
Y221型封隔器结构：主要由密封机构、坐封机构、摩擦换向机构等组成。
工作原理：
坐封：将封隔器下到预定位置，按所需坐封高度上提管柱，使下接头上的换向销钉处于轨迹套短槽上死点，然后正转并下放管柱，由于扶正器依靠弹簧的弹力造成扶正块与套管壁之间有一摩擦力，保证了正转油管时轨迹套不随之转动，从而使换向销钉沿轨迹套轨道下行，锥体随中管向下运动，使单向卡瓦被锥体撑开并卡在套管内壁上，继续下行，用管柱重量压缩胶筒，使胶筒的直径变大，从而封隔油、套环形空间。水力锚在液压的作用下锚爪伸出，对管柱进行锚定。
解封：上提管柱，上接头上行，胶筒即收回解封。继续上提管柱，上接头和中管、锥体一起上行，借助扶正器与套管的摩擦力，扶正器和卡瓦与锥体脱开回收解卡。

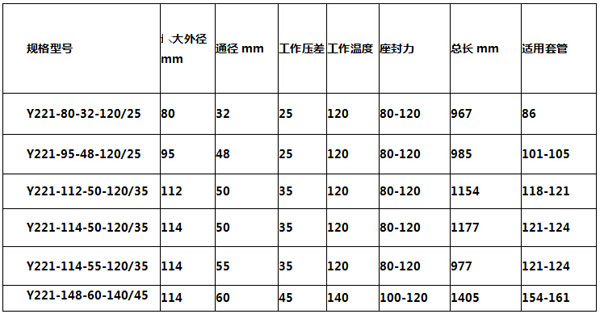

三、主要技术指标
四、特点
1、Y221型封隔器的特点：
1）承压高，密封性好，性能稳定，安稳可靠。
2）坐封可靠，易于解封，操作方便。
3）可重复座封、解封。
2、在保留上述特点的基础上，我公司对Y221封隔器进行了以下改进：
1）胶筒材料为进口改性氢化丁晴橡胶硫化制成，具有耐高温、抗老化、抗高压差的特点，长期坐封压缩解封后，复原性能好。
2）卡瓦均镶嵌硬质合金，增加了咬合套管的能力，可对不同钢级的套管进行咬合。
3）卡瓦座与卡瓦釆用楔形配合，解决了卡瓦张开与收回的问题，即坐封、解封灵活，不易卡井。
4）中管内设置了防砂管，从而避免了水力锚因砂堵造成锚爪难以回收。
5）封隔器卡瓦采用20CrMnTi表面渗碳淬火，使卡瓦内软外硬，既容易卡住套管又不易使卡瓦断裂。该封隔器设计科学，生产加工工艺控制严格，具有良好的使用性能。
代表产品：Y221-114-TPCX-120/35套破井长效封隔器。
