Y341系列封隔器
一、用途
用于分层注水、酸化和挤堵等。用于注水时,一般和配水器组合使用。
二、结构和工作原理
1、结构:主要洗井机构、密封机构、坐封机构、锁紧机构和解封机构等组成。
2、工作原理:
坐封:封隔器下至设计井深,油管内憋压,活塞上行剪短坐封销钉,继而推动锁套上行压缩胶筒,同时锁套与锁环相互啮合锁紧,使胶筒不能回收,始终密封油套环空,坐封完成。
解封:上提管柱,由于胶筒与套管之间的摩擦力作用剪短销钉,锁环失去限位,在胶筒回弹力的作用下,使锁环与锁套一起下行解卡,完成解封。
洗井:从套管加压0.5撕套管液通过外中管的侧孔进入,经内外中管的环空推动上活塞下行,继而通过上活塞和锁套之间的空隙,下层,形成反洗井工艺。

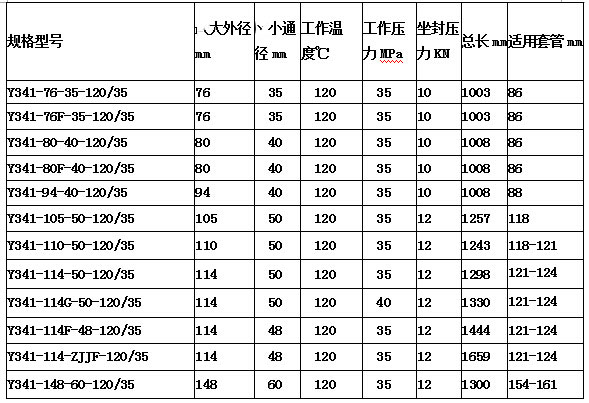

三、技术参数
四、特点
1、釆用双活塞低压坐封,密封效果好。
2、釆用进口的高温高压胶筒,高温高压环境下性能稳定,用途广泛。
3、设计合理,强度高,反洗井排量大。
4、上提管柱解封,施工简便,安稳可靠。
代表产品:Y341-114-ZJJF-120/35双活塞逐级解封封隔器。
